Case study HVAC: nowe elementy do istniejącego systemu
Dopasowanie nowych elementów do istniejących systemów – połysk, precyzyjne zatrzaski i pełna kompatybilność
Wyzwanie klienta – brak stabilności u dostawcy
Klient z branży HVAC produkował systemy klimatyzacji, nawiewów i wentylacji. Dotychczasowe komponenty z tworzyw sztucznych dostarczane przez zewnętrznego producenta przestały spełniać wymagania jakościowe i produkcyjne. Współpraca zaczęła generować coraz więcej problemów:
- brak powtarzalności wymiarowej detali,
- trudności z dopasowaniem nowych partii do istniejących systemów,
- niestabilna jakość powierzchni elementów,
- opóźnienia w dostawach i produkcji.
Jednocześnie klient planował rozszerzenie swojej linii produktowej i potrzebował nowych elementów z tworzyw, które można byłoby w pełni zintegrować z już funkcjonującymi systemami klimatyzacji i wentylacji.

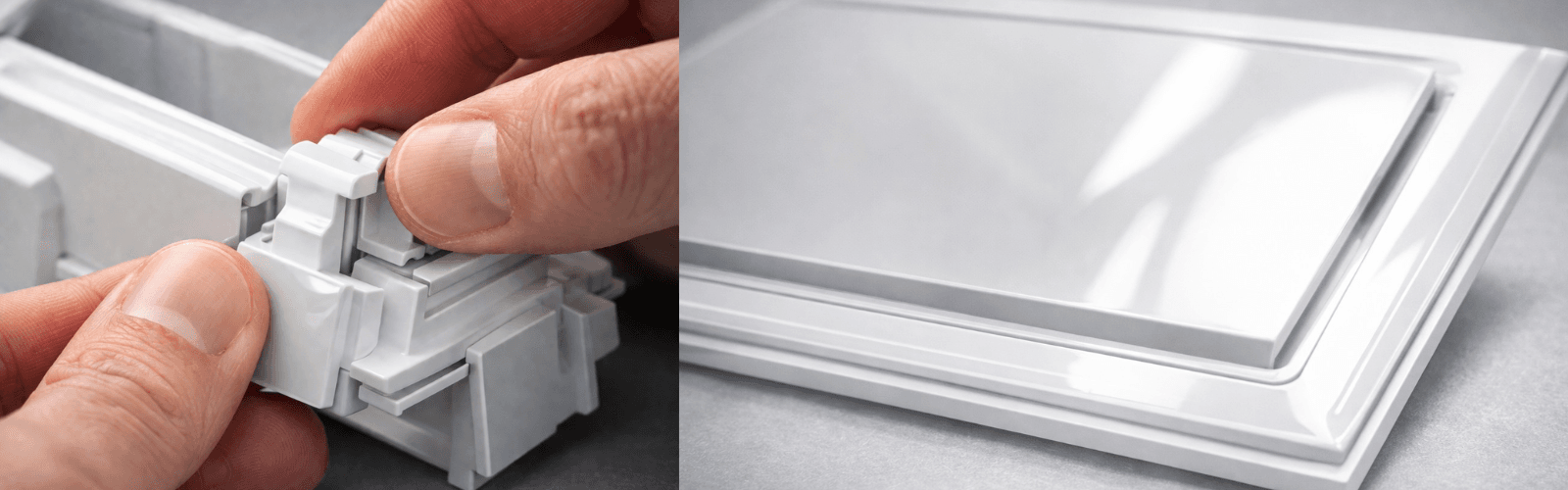

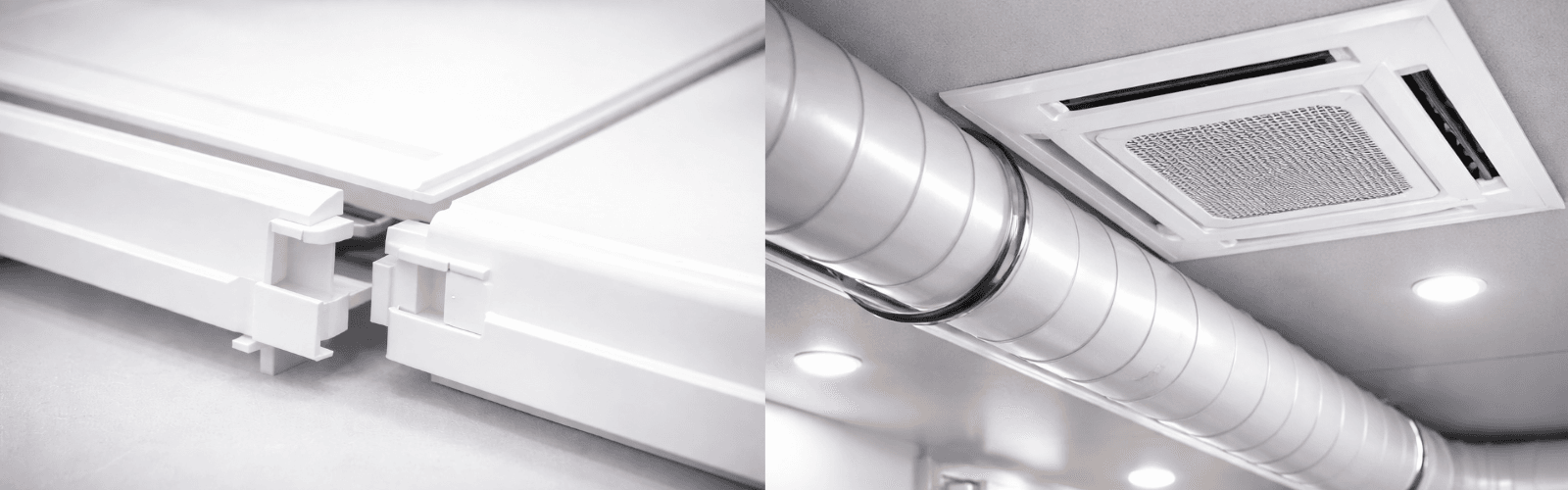

Ze względu na poufność projektów oraz obowiązujące umowy NDA zdjęcia komponentów mają charakter poglądowy. W naszej branży ochrona rozwiązań technicznych klientów jest standardem.
Warunek był jasny:
Nowe detale muszą idealnie pasować do istniejących obudów, ramek i kanałów, zachowując pełną kompatybilność wymiarową oraz estetykę powierzchni.
Kluczowe wyzwanie – kompatybilność z istniejącą geometrią
Projekt nie polegał na stworzeniu systemu od podstaw. Naszym zadaniem było dopasowanie nowych elementów z tworzyw do już funkcjonujących komponentów systemu HVAC.
W praktyce oznaczało to konieczność:
- precyzyjnego dopasowania do istniejących wymiarów elementów,
- synchronizacji tolerancji montażowych,
- odwzorowania punktów zatrzaskowych,
- zapewnienia płynnej pracy zawiasów wewnętrznych.
W systemach HVAC nawet minimalne odchylenie wymiarowe może prowadzić do poważnych problemów eksploatacyjnych, takich jak:
- nieszczelności w systemie,
- powstawanie luzów montażowych,
- utrudnienia podczas instalacji,
- zwiększone ryzyko reklamacji.
Dlatego kluczowe było zachowanie wysokiej precyzji wykonania oraz pełnej kompatybilności nowych detali z istniejącą geometrią systemu.
Powierzchnia w połysku – estetyka widoczna w przestrzeni użytkowej
Projektowane elementy były montowane w przestrzeniach mieszkalnych i biurowych, dlatego wysoka jakość wykończenia powierzchni miała duże znaczenie estetyczne. Detale musiały prezentować się dobrze w widocznych miejscach instalacji HVAC.
Uzyskanie jednolitej powierzchni w połysku wymaga jednak dużej precyzji zarówno na etapie projektowania formy wtryskowej, jak i podczas samego procesu produkcji. Kluczowe znaczenie mają m.in.:
- odpowiednio zaprojektowana forma,
- stabilny i równomierny system chłodzenia,
- właściwe odpowietrzenie formy,
- precyzyjny dobór materiału.
W przypadku powierzchni o wysokim połysku nawet drobne niedoskonałości konstrukcji formy lub parametrów procesu wtrysku są natychmiast widoczne na detalu.
Dlatego zoptymalizowaliśmy:
- konstrukcję formy wtryskowej,
- parametry procesu wtrysku tworzywa,
- geometrię najbardziej wymagających obszarów detalu.
Efektem była jednolita, estetyczna powierzchnia bez smug, zapadnięć i innych defektów wizualnych.
Zatrzaski i zawiasy – mechanika, która musi działać latami
Jednym z największych wyzwań w projekcie były elementy funkcjonalne, które odpowiadają za prawidłowe działanie systemu podczas montażu i eksploatacji.
Zatrzaski musiały zapewniać:
- odpowiednią siłę trzymania,
- odporność na pękanie podczas montażu i demontażu,
- pełną kompatybilność z istniejącymi elementami systemu.
Równie istotne były zawiasy wewnętrzne, które powinny pracować płynnie i niezawodnie przez długi czas użytkowania. Kluczowe było więc zapewnienie:
- płynnej pracy bez zacięć,
- braku luzów w mechanizmie,
- trwałości przy wielokrotnym otwieraniu i zamykaniu, np. podczas prac serwisowych.
Aby osiągnąć taki efekt, konieczne było:
- dobranie odpowiedniego tworzywa,
- kontrolowanie grubości materiału w strefach pracy elementów,
- zachowanie precyzyjnych tolerancji wymiarowych.
W praktyce oznaczało to znalezienie właściwej równowagi między elastycznością materiału a jego sztywnością, tak aby elementy działały stabilnie i zachowywały trwałość przez wiele lat użytkowania.
Efekt współpracy
Po wdrożeniu:
- pełna kompatybilność z istniejącymi systemami HVAC,
- stabilna produkcja seryjna,
- estetyczna powierzchnia w wysokim połysku,
- trwałe zatrzaski i zawiasy,
- większa kontrola nad jakością i terminowością.
Dzięki temu klient nie tylko rozwiązał problem niestabilnej współpracy z poprzednim dostawcą. Zyskał również partnera technologicznego, który rozumie specyfikę branży HVAC i potrafi połączyć estetykę wykonania z precyzją montażową.
Co ten projekt pokazuje?
Rozbudowa istniejącego systemu często okazuje się znacznie większym wyzwaniem niż projektowanie rozwiązania od podstaw. W takich przypadkach nie ma miejsca na dowolność konstrukcyjną – nowe elementy muszą idealnie współpracować z komponentami, które już funkcjonują w produkcji i instalacjach.
Tego typu projekty wymagają przede wszystkim:
- dokładnej analizy istniejących części i ich geometrii,
- pracy na precyzyjnych tolerancjach wymiarowych,
- odpowiedniego zaprojektowania detali z tworzyw sztucznych,
- kontroli procesu produkcyjnego, który zapewni powtarzalność w każdej serii,
- połączenia estetyki wykonania z trwałością i funkcjonalnością mechaniczną.
W branży HVAC nowe komponenty muszą nie tylko dobrze wyglądać, ale przede wszystkim bezproblemowo współpracować z już istniejącymi elementami systemu – zarówno pod względem wymiarów, jak i sposobu montażu.
Dlatego w takich projektach kluczowe jest nie tylko wykonanie detali z tworzyw sztucznych, ale przede wszystkim ich precyzyjne dopasowanie do całego systemu. Naszym celem jest stworzenie komponentów, które stają się naturalnym przedłużeniem istniejącej konstrukcji – bez kompromisów w zakresie jakości, estetyki i funkcjonalności.
Bo w systemach HVAC wszystko musi do siebie pasować. Dosłownie.
